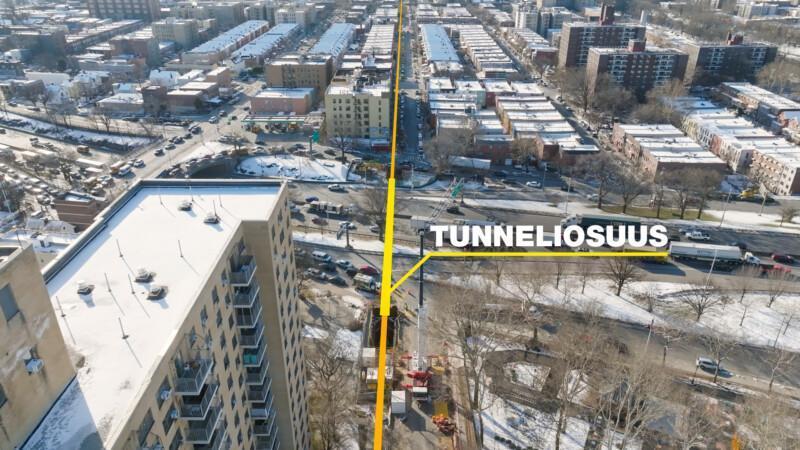

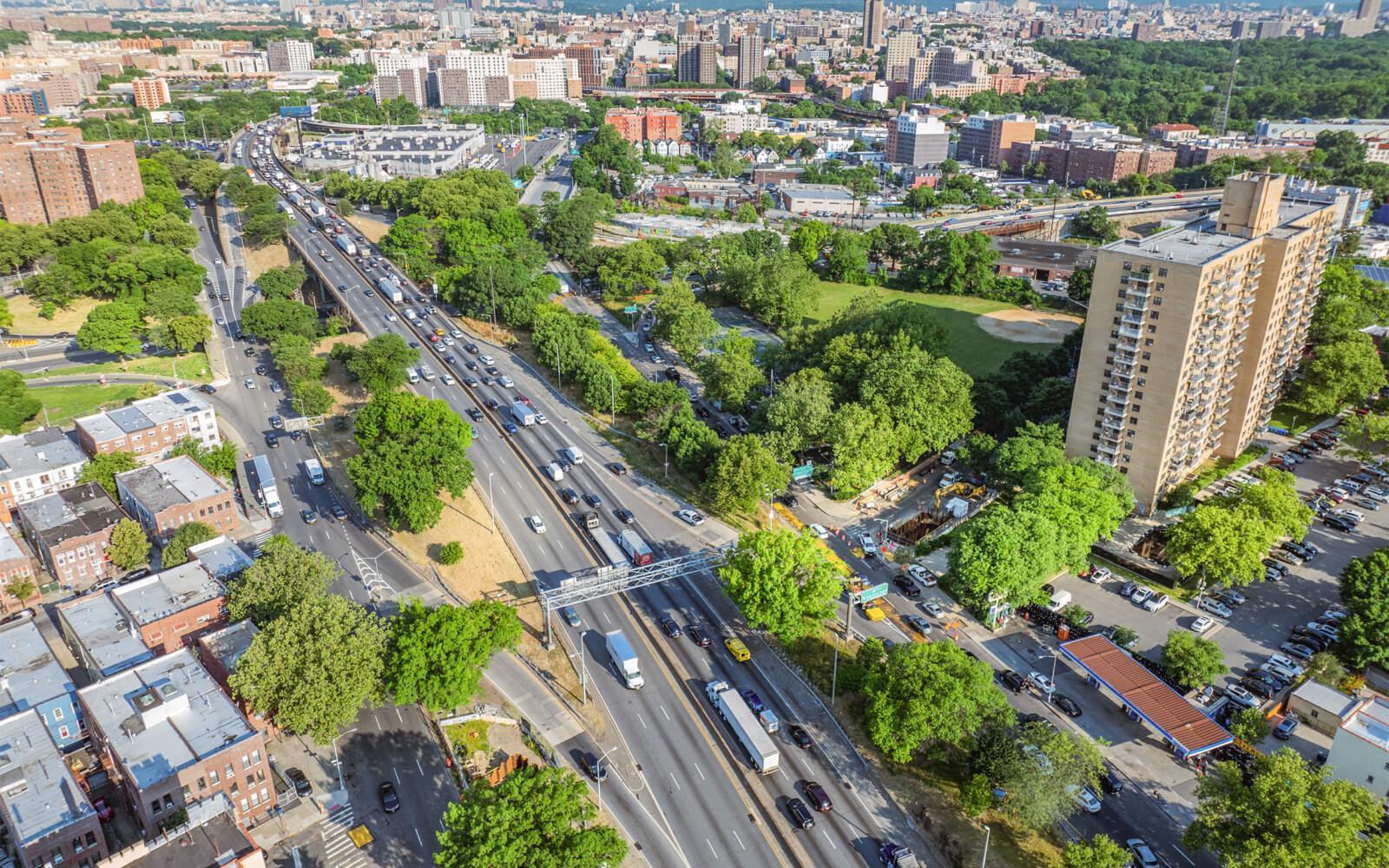

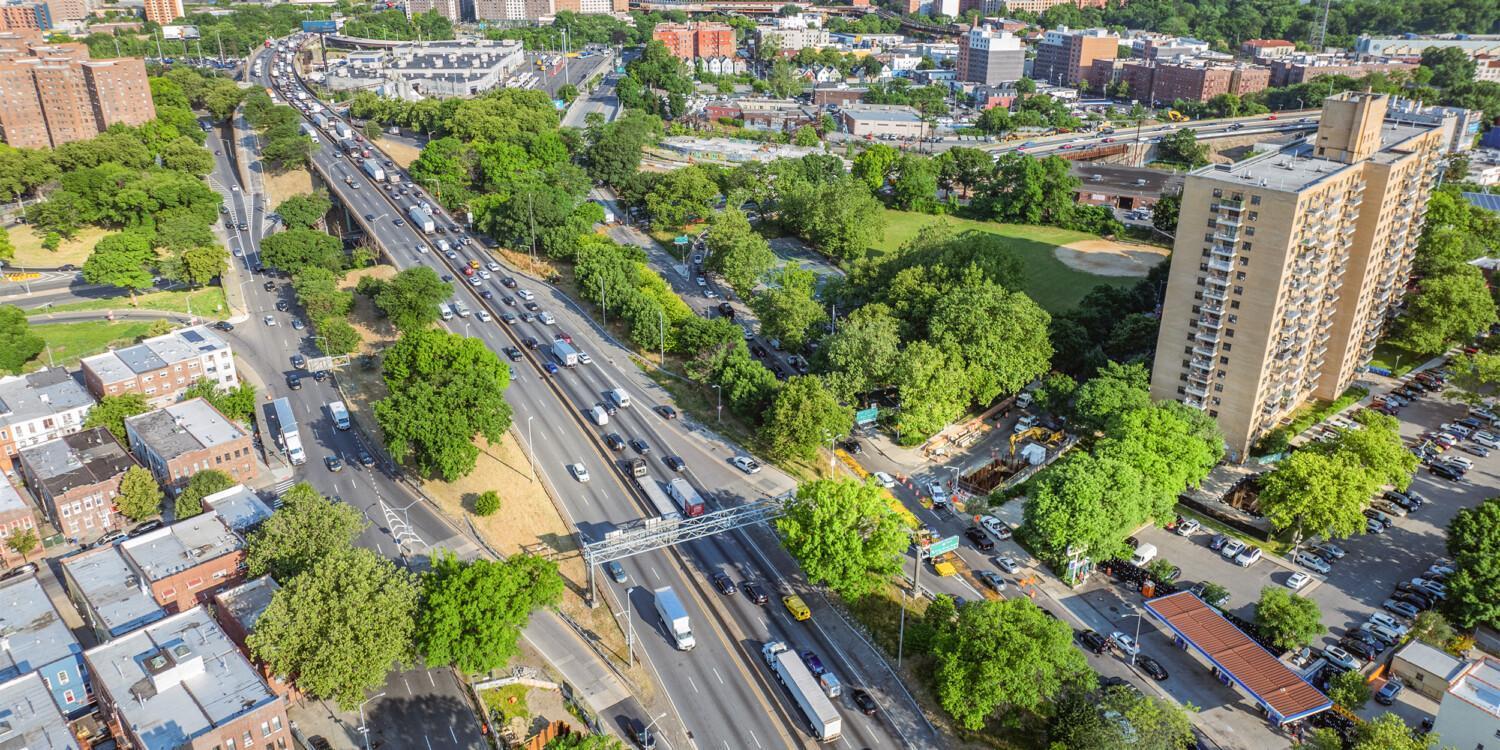

I begynnelsen av 2024 ble det boret en 91 meter lang tunell for kommunalteknikk med en diameter på 1,2 meter i New York, under den mest trafikkerte veistrekningen i hele USA. Motorveien Cross Bronx Expressway, som går fra vest til øst gjennom bydelen Bronx, er kjent for sine saktegående bilkøer i gangfart samt for at trafikken ikke tar slutt om natten engang.

Da det lokale energiselskapet Con Edison ønsket å modernisere den 11 km lange opprinnelige naturgasslinjen, som ble bygd fra nord til sør i 1948, var undergangen av akkurat Cross Bronx Expressway en av de største utfordringene de møtte. New York ville ikke tålt noen form for trafikkforstyrrelser på denne veistrekningen.

OVERRASKELSER I JORDGRUNNEN

I utgangspunktet ble tunneleringsarbeidet for gassledningen planlagt med mikrotunneleringsteknologi. Men i forbindelse med gjennomføringen av de første og avsluttende utgravningene viste det seg at jordgrunnen var mer utfordrende enn det de geologiske dataene for regionen ga uttrykk for. I utgravingene fant man store steinblokker, sprukket fjellgrunn og tett komprimerte jordlag. Mikrotunneleringsteknologi er best egnet for myk jordgrunn, som sand og leire, så disse funnene skapte konkrete problemer i planleggingen av anleggsplassen.

Løsningen på problemet ble imidlertid funnet i nærheten – og samtidig så langt unna i Finland. Det lokale selskapet Bortech i New York, som hadde spesialisert seg på horisontalboring, foreslo DTH-hammerboring med trykkluft for Con Edison. Det som var viktig i dette forslaget, var at Bortech bruker Mincons boresystemer utstyrt med Spiral Flush-luftstyringsteknologien samt Mincons hammere og støtdempere. Alt dette er utviklet og produsert i Finland.

Den enorme fordelen med metoder uten graving, er akkurat at de gjør det mulig å bygge kommunal teknologi under travle veier uten betydelige forstyrrelser i trafikken. Dette sparer både tid, penger og nervene til byens innbyggere. Den ekstra fordelen med Mincon-verktøyene sammenlignet med for eksempel over mikrotunneleringsteknologien, er en effektiv progresjon i alle typer jordgrunn, også fjellgrunn. En annen fordel er en pålitelig luftstyring, som muliggjør luftboring også på vanskelige steder.

DTH-HAMMERBORING KREVER LUFTSTYRING

Mincons patenterte Spiral Flush-lyftstyringsteknologi er nødvendig for at skyllingen av borestøv ut av borehullet med trykkluft ikke skal forårsake overboring. Overflødig fjerning av jordmasse vil raskt føre til innsynking av jordgrunnen, noe som ville vært katastrofalt under en sterkt trafikkert vei hvor folk og varer må komme frem hele døgnet rundt.

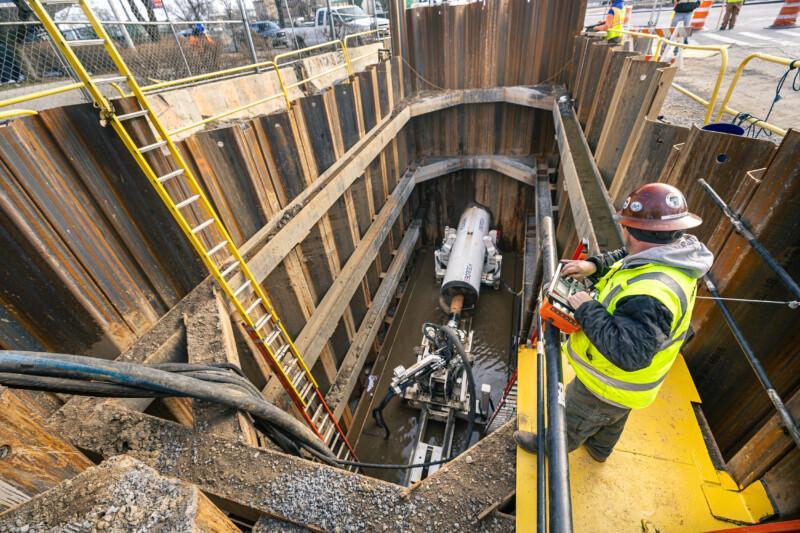

Spiral Flush fungerer slik, at pilotskjæret sørger for at trykkluften aldri ledes direkte mot bakken, men luften og steinavfallet ledes tilbake i jordrøret ved hjelp av skjærets fasong. I tillegg til denne sikkerhetsfunksjonen skapes boreeffekten av en DTH-hammer, som fungerer med trykkluft og knuser alt av stein den treffer uten problemer ved hjelp av et pilotskjær, samtidig som den beholder retningsstabiliteten.

SJANSEN TIL Å VISE HVA VI KAN

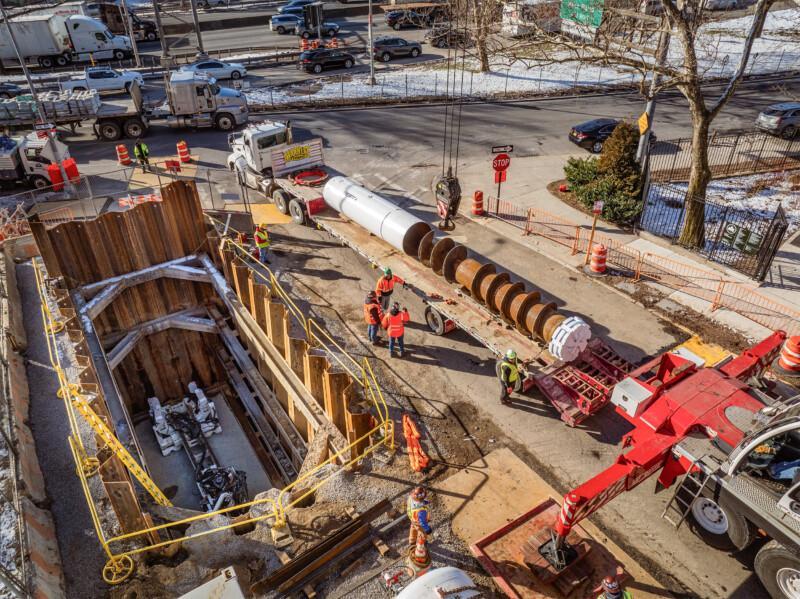

Men la oss dra tilbake til New York. I Con Edison-prosjektet, hvor CAC Industries var hovedentreprenør, var det snakk om den første offentlige kommunalteknikktunnelen som er gjennomført med DTH-hammerboring i New York, så det var mange forventninger til både metoden, utføreren av arbeidet og verktøyene.

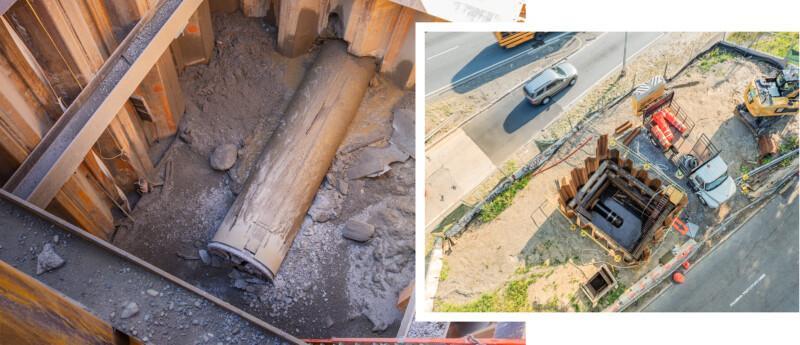

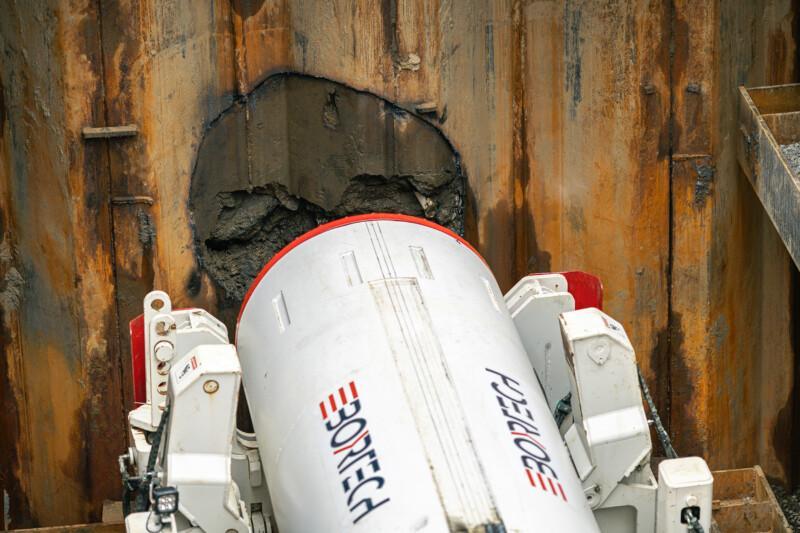

Da Mincons horisontale boresystem så dagens lys igjen på den andre siden av Cross Bronx Expressway i slutten av mars, kunne vi konstatere at borefasen hadde gått slik den skulle: uten forstyrrelser i trafikken på oversiden. Etter borefasen ble selve gassrøret installert inni et kraftig beskyttelsesrør i stål.

Daglig leder i horisontalboringsavdelingen, Robert Titanic, oppsummerte erfaringen med disse ordene: «Vi har vært ekstremt fornøyd med ytelsen til Mincons verktøy samt tryggheten de medbringer, og spesielt Spiral Flush-luftstyringsteknologien deres.»

«Vi har vært veldig fornøyd med ytelsen til Mincon-verktøyene og tryggheten de medbringer.»

Robert Titanic, Bortech Inc.

Dette prosjektet er et utmerket eksempel på at horisontalboring med DTH-hammer drevet av trykkluft passer til tett bebygde bymiljøer, så lenge man er oppmerksom på luftstyringen og de som utfører arbeidet har tilstrekkelig erfaring i metoden. Kontakt Mincon Finlands eksperter for mer informasjon om Mincons boreløsninger og Spiral Flush-luftstyringen.

Se også den vedlagte videoen fra byggeplassen, som beskriver de forskjellige fasene og verktøyene i boringen.

Les mer om Mincons horisontalboringssystem

Les mer om Spiral Flush-luftstyringsteknologien
